Check Vlaves
วาล์วกันกลับ

Wafer Check Valve, Ball Cone & Soft Seat Check Valve



ADCA: RD40
Wafer Type Check Valve
PN40 All Stainless Steel

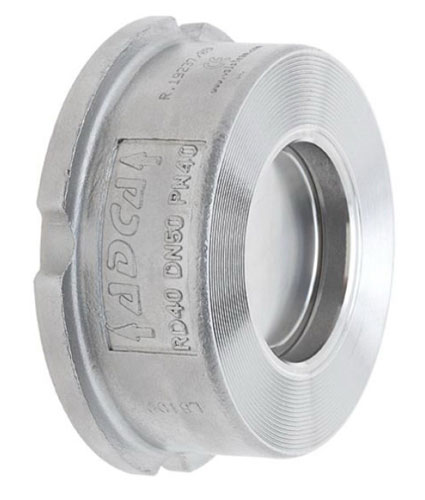

ADCA RD40 Wafer Check Valve
  • Body: CF8M / 1.4408
  • Size: DN15 to DN200
  • Connection: Sandwiched between flanges as per EN 1092 or ANSI
  • Valve Class: PN40
  • Use: Specially Designed For Use With Steam and Hot Condensate
  • RD40 DN15–DN100 pdf
  • RD40 DN125–DN200pdf

ใช้สำหรับป้องกันการไหลกลับ ของของไหล เช่น Steam กาซ และ ของเหลวต่าง ๆ
ไม่แนะนำให้ใช้กับปั๊มแบบลูกสูบ (Reciprocating Pump)

Apollo: Model 61-100, 61-500
Bronze Ball Cone & Soft Seat Check Valve
125 SWP, 400 WOG

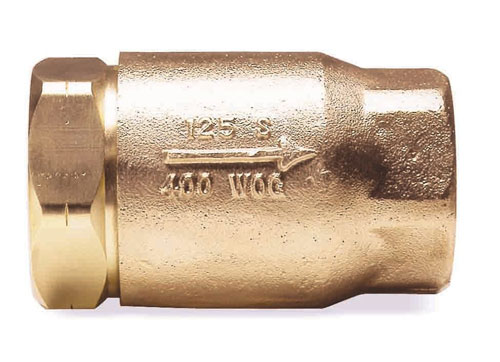

Apollo 61-100 Ball Cone Check Valve
  • Body: Bronze, ASTM B584, UNS C84400
  • Spring: Stainless Steel
  • Ball Cone Check RPTFE, 15% Glass Filled
  • Size: 1/4" - 3"
  • Connection: Threaded NPT
  • Max Pressure:
    • 400 psi (2758 kPa) @ 100°F
    • 125 psi (862 kPa) Steam @ 350°F
  • Max Temp: 406°F (176.6°C)
  • Use: Inline Check Valve
  • 61-100 Ball Conepdf
  • 61-500 Soft Seatpdf

ใช้สำหรับป้องกันการไหลกลับอย่างแน่นหนา (tight Shut Off) ของของไหล เช่น Steam กาซ และ ของเหลวต่าง ๆ
ไม่แนะนำให้ใช้กับปั๊มแบบลูกสูบ (Reciprocating Pump)

Apollo: Model 62-100
SS Ball Cone Check Valve (Lead Free)
125 SWP., 400 WOG.

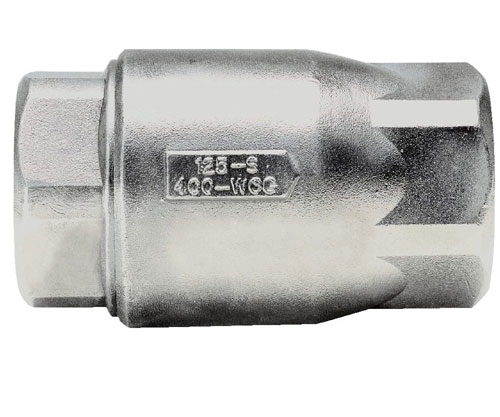

Apollo 62-100 SS Ball Cone Check Valve
  • Body: SS, ASTM A351, CF8M
  • Spring: Stainless Steel
  • Ball Cone CheckRPTFE
  • Size: 1/4" - 2"
  • Connection: Threaded NPT
  • Max Pressure:
    • 400 psi (2758 kPa) @ 100°F
    • 125 psi (862 kPa) Steam @ 350°F
  • Max Temp: 406°F (176.6°C)
  • Use: Inline Check Valve
  • pdf

ใช้สำหรับป้องกันการไหลกลับอย่างแน่นหนา (tight Shut Off) ของของไหล เช่น Steam กาซ และ ของเหลวต่าง ๆ
ไม่แนะนำให้ใช้กับปั๊มแบบลูกสูบ (Reciprocating Pump)



Swing Check Valve & Lift Check Valve



UNITED: Model 62
Bronze Swing Check Valve
200 SWP, 400 WOG

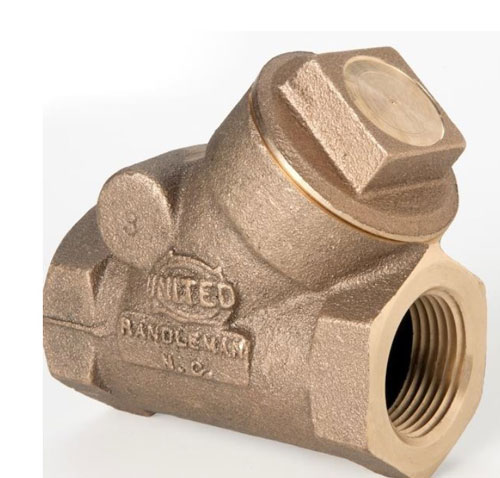

UNITED Model 62 Bronze Swing Check Valve
  • Size: 1/4" to 3"
  • Connection: Threaded NPT
  • Body: Bronze
  • Disc: Bronze
  • Main Feature:
    • Complies with MSS-SP-80-2013
    • MCRN OCO7135.2C
  • Operating Pressure & Temperature:
    • 200 WSP @ 400°F
    • 400 WOG
  • 100% Pressure Test
  • pdf

ใช้ติดตั้งในแนวนอนให้ฝาปิดอยู่ด้านบน ไม่แนะนำสำหรับระบบที่มีการสั่นสะเทือนมากๆ

เมื่อใช้กับระบบป้อนน้ำเข้า Boiler (Boiler Feed Water Line) แนะนำให้ใช้ร่วมกับ Spring Loaded Check Valve (เช่น Apollo Ball Cone Check Valve) โดยการติดตั้ง Spring Load Check Valve ไว้ใกล้กับปั๊มน้ำ และ UNITED Model 62 ไว้ใกล้กับตัว Boiler

TOHO: Model ST-401
Bronze Swing Check Valve
150 psi. SWP, 300 WOG

TOHO ST-401 Bronze Swing Check Valve
  • Size: 1/4" to 4"
  • Connection: Threaded BSP
  • Body: Bronze
  • Disc: Bronze
  • Operating Pressure & Temperature:
    • 150 SWP, 185°C
    • 300 WOG Cold Non-Shock
  • pdf

ใช้ติดตั้งในแนวนอนให้ฝาปิดอยู่ด้านบน ไม่แนะนำสำหรับระบบที่มีการสั่นสะเทือนมากๆ

TOHO: ST-402
Bronze Lift Check Valve
150 SWP, 300 WOG

TOHO ST-402 Bronze Lift Check Valve
  • Size: 1/4" to 4"
  • Connection: Threaded BSP
  • Body: Bronze
  • Disc: Bronze
  • Operating Pressure & Temperature:
    • 150 SWP, 185°C
    • 300 WOG Cold Non-Shock
  • pdf

ใช้ติดตั้งในแนวนอนให้ฝาปิดอยู่ด้านบน ไม่แนะนำสำหรับระบบที่มีการสั่นสะเทือนมากๆ
